本放大器主机的辐射功率约17dBm。通常带1-6个内天线使用，约覆盖1000㎡面积使用。8个以上内天线安装需要有安装经验。

产品工艺 ：

1、高性能元器件：信号优化类电路齐全，高性能元件，保护主机技术指标在标准范围内长时间稳定工作。

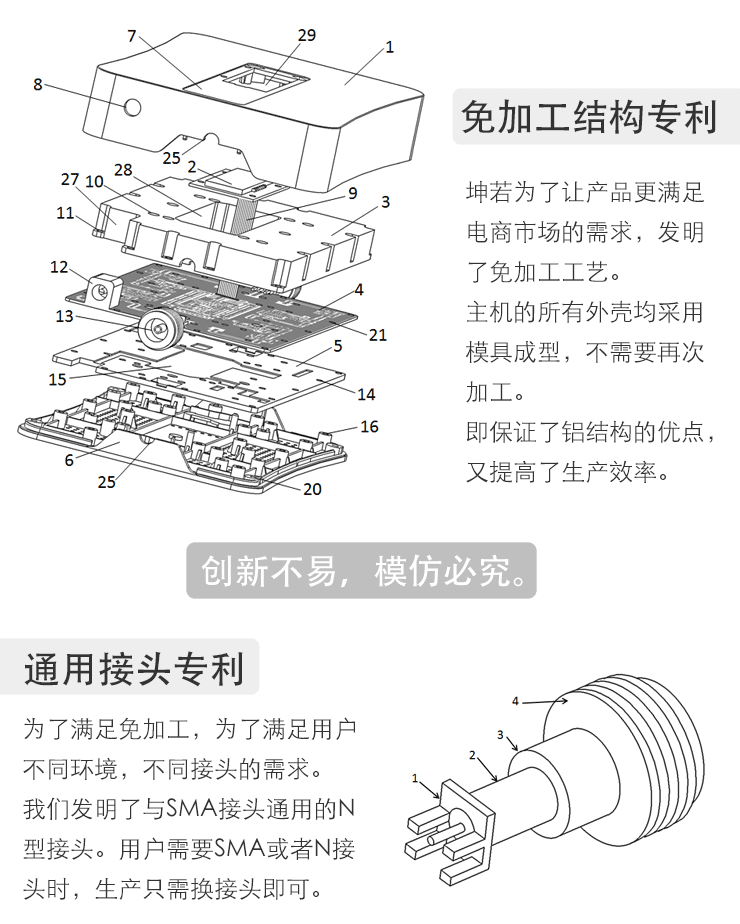

2、专利铝腔体：免加工专利技术生产出来的铝腔体，不需要再次加工，保持着铝材的光泽，屏蔽与接地更为理想。

3、模块化设计：显示模块分离式设计，需要OEM的用户，不需要改动电路主板，可以实现低成本大量备货。

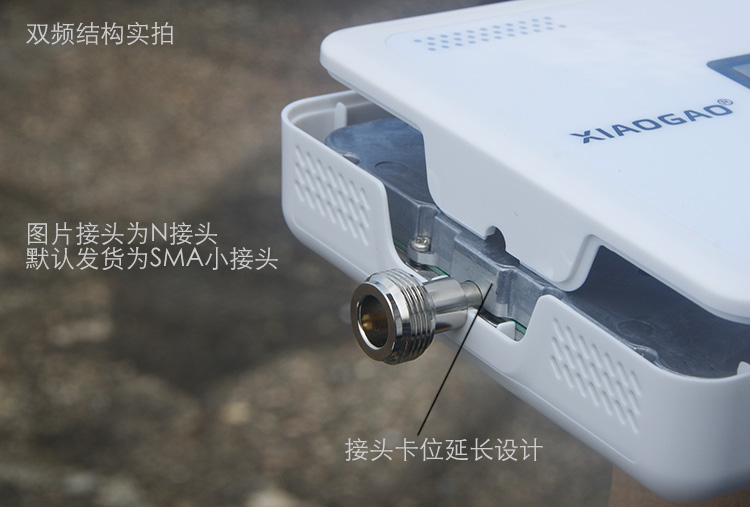

4、接头加厚：连接杆比普通SMA厚0.8mm，普通SMA接头用力过大时容易折断的问题，彻底解决。

5、接头牢固：连接头装配专利工艺，接头夹于铝板与铝腔体中间，再夹于ABS外壳中间，接头更加稳固。

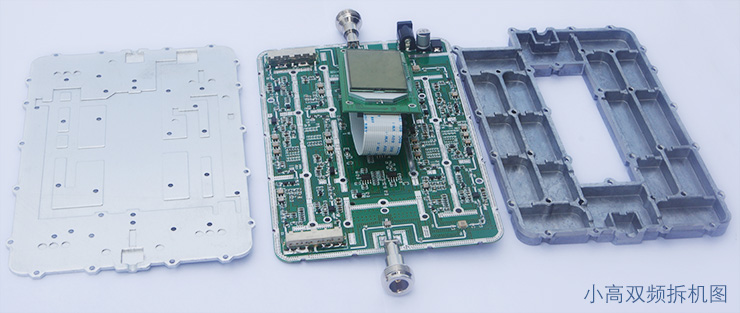

6、屏蔽性好：PCB主板，夹于铝板与铝腔体中间，将射频电路完全密封在铝腔体之中。让主机拥有顶级的屏蔽性能，同时也保证了散热需求。

7、量产速度快：产品外壳，采用免加工专利工艺，所有壳体通过模具成型，可实现，短时间内大批量备货生产。

每款产品都具有完全知识产权。新开发产品申请外观专利，版权，实用专利后开始上线销售。

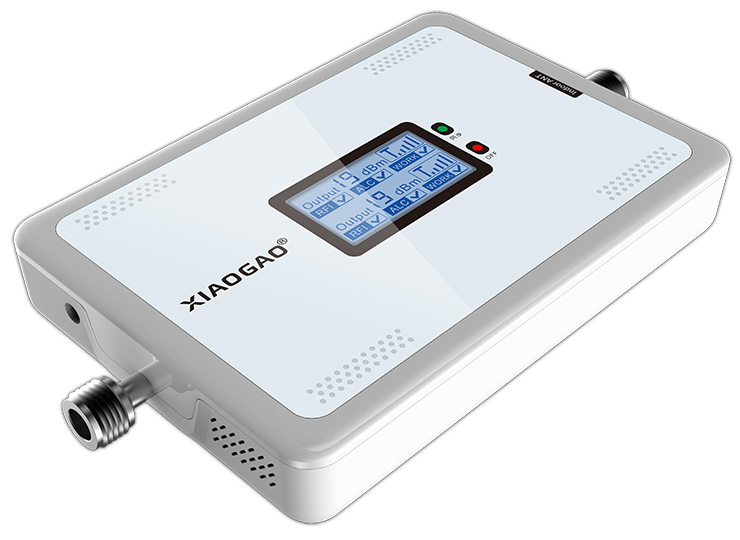

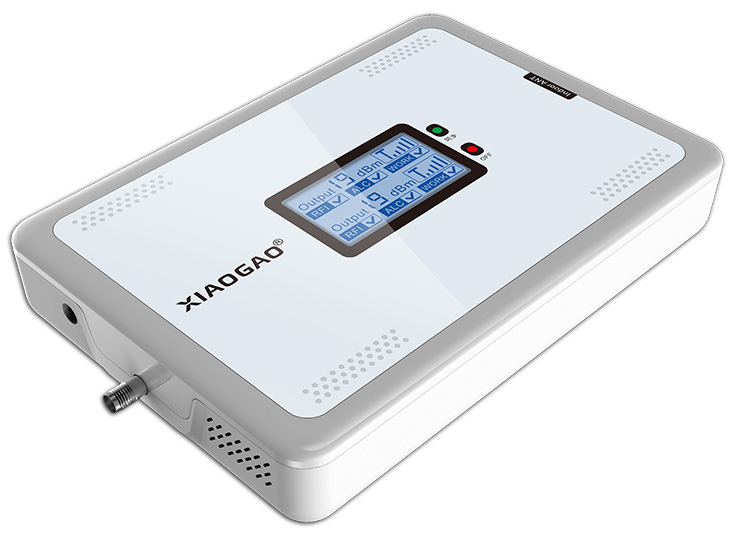

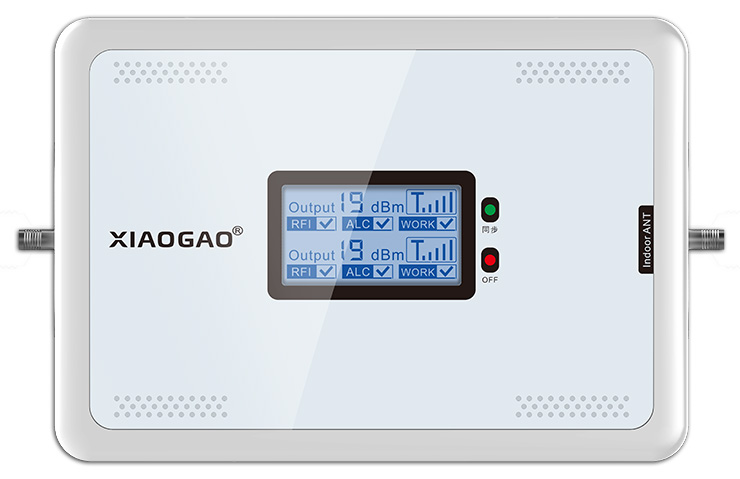

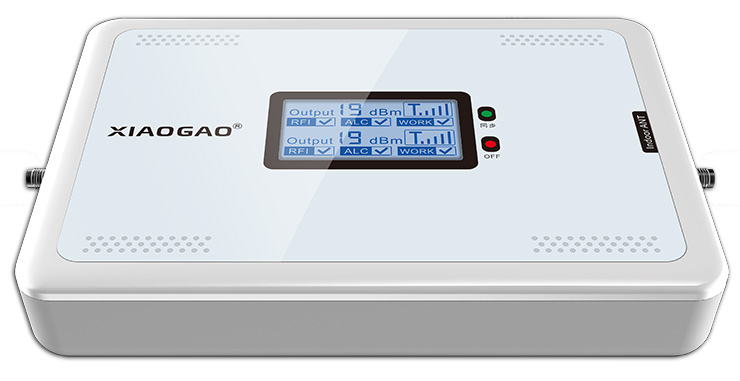

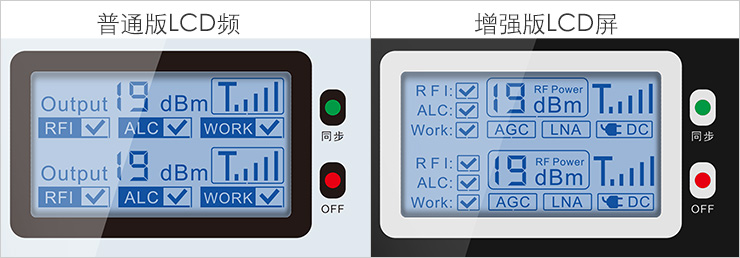

LCD显示屏说明(内容受版权保护)

Output 19 dBm:代表主机的输出功率，信号分为9和19dBm两档显示,当信号为9dBm时，主机可托内天线1-2个，当信号为19dBm时代表输出达到最大功率，可以托4个以上室内天线。

五格信号 : 代表室外信号输入强度。5格时最为理想。

RFI干扰告警：显示√时，代表主机指标即将变差，这里需要调整内外天线与线路，尽可能不显示√为主机的理想工作状态。

ALC自电平控制：主机达到满功率输出后,室外输入信号再增加时ALC电路开始工作显示√，保护主机的的元器件在理想状态下工作。

WORK工作：手机工作时显示√,代表主机正在将手机信号向手机基站端发射。

OFF关闭：当LCD中的RFI干扰告警显示√后，技术指标进一步恶化时，外壳上的OFF红灯亮并关闭主机。以防止主机指标恶化后对信号环境产生干扰。主机关闭以后需要重新上电开启信号放大。

同步绿灯：同步指示灯只有移动4G-TD系列产品有此灯。亮时代表同步CPU开始工作。同步指标灯必须亮或者闪烁移动4G主机才能正常工作。

AGC自动增益控制：输入放大器的信号过强时，自动衰减主机增益。（增强版本）

LNA低噪放：低噪声放大电路。让主机发射出的信号，噪声系数更小。（增强版本）
